Принцип действия и область применения электродов протяженного типа серии ЭЛЭР
2.3.1. Принципы распределения защитного потенциала для различных типов АЗ

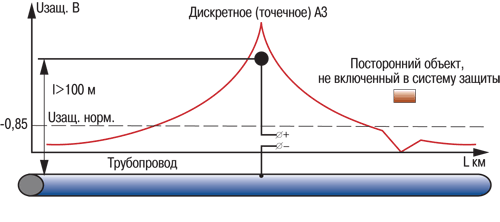

Рис. 5. Распределение защитного потенциала для системы с дискретным (точечным) АЗ. Коэффициент неравномерности токораспределения 300–500 %. КПД системы защиты < 45 %

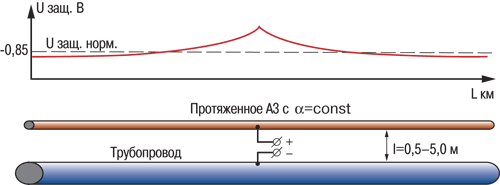

Рис. 6. Распределение защитного потенциала для системы с протяженным АЗ (aα=const). Коэффициент неравномерности токораспределения < 100 %. КПД системы защиты до 70 %

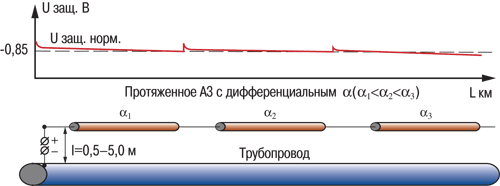

Рис. 7. Распределение защитного потенциала для системы с протяженным АЗ (с дифференциальным a). Коэффициент неравномерности токораспределения ≤10 %. КПД системы защиты 80–90 %
2.3.2. При размещении в непосредственной близости от объекта защиты и параллельно ему электроды АЗ протяженного типа серии ЭЛЭР обеспечивают создание цилиндрического поля защитного тока (в отличие от сферического поля при использовании сосредоточенных анодов), которое практически полностью замыкается в объеме среды между анодным заземлением и защищаемым сооружением. В этом случае система «анод – объект защиты» может рассматриваться как система двух параллельных проводников тока, закон распространения которого определяется соотношением постоянных распространения тока анодного заземления и объекта защиты.
Конструктивные особенности электродов АЗ протяженного типа серии ЭЛЭР (особенно многослойных электродов и электродов в коксовой упаковке с дифференциальными электрическими характеристиками) позволяют:
- формировать защитное поле требуемой конфигурации, управлять режимом стекания защитного тока, а значит, обеспечивать равномерное распределение защитного потенциала по длине и поверхности защищаемого объекта на минимально необходимом уровне, сохраняя его изоляционное покрытие;
- обеспечить минимальное сопротивление анодной цепи в грунтах практически с любым удельным электрическим сопротивлением;
- исключить образование блуждающих токов и предотвратить экранирующее влияние объектов, не включенных в систему защиты;
- исключить (или минимизировать) на подводных переходах экранирующее воздействие защитного электрического поля, нарушающее естественную миграцию (в т.ч. нерест) рыб;
- обеспечить КПД системы защиты на любых объектах не менее 80%.
Управление режимом стекания защитного тока анодного заземления из электродов протяженного типа (или отдельных его участков) можно также осуществлять с помощью дополнительных регулируемых поляризованных сопротивлений.
Применение коксовой засыпки анодных заземлений позволяет использовать их в тяжелых глинистых грунтах, где затруднен отвод от поверхности анода газов, образующихся при протекании электрохимической реакции, уменьшает сопротивление растеканию тока с анода, увеличивает срок службы и нормативную удельную плотность защитного тока.
2.3.3. Область применения электродов АЗ протяженного типа серии ЭЛЭР.
С учетом принципа действия и основных характеристик область применения электродов АЗ протяженного типа серии ЭЛЭР в системах катодной защиты от подземной, речной и морской коррозии включает в себя следующие объекты:
- в установках катодной защиты на промышленных площадках различного назначения (компрессорные, газораспределительные, нефтеперекачивающие станции, тепло-, электростанции и промышленные площадки иного назначения и любые сооружения со сложной конфигурацией), независимо от типа грунтов;
- установках катодной защиты линейных участков магистральных, промысловых и иных трубопроводов и многониточных систем трубопроводов в грунтах с любым удельным электрическим сопротивлением, включая скальные, пустынные, засушливые и многолетнемерзлые, и в условиях «стресс-коррозии»;
- в установках катодной защиты на переходах трубопроводов через водные преграды;
- в установках катодной защиты трубопроводов на участках их пересечений или параллельной прокладки с другими трубопроводами, независимо от типа грунтов;
- при ремонте и реконструкции катодной защиты трубопроводов со сроком эксплуатации не менее 10–15 лет;
- в установках катодной защиты многониточных систем трубопроводов с различным сроком эксплуатации или с различными электрическими характеристиками;
- в установках катодной защиты любых гидротехнических сооружений (портовые и причальные сооружения, морские платформы и т.п.);
- в установках катодной защиты технологических резервуаров любого назначения, включая внутреннюю поверхность;
- в установках катодной защиты промысловых подземных сооружений (обсадные колонны
скважин, шлейфы, свайные поля, ингибиторопроводы, коллекторы и т.п.), независимо от типа грунтов.
