Монтаж электродов АЗ модульного типа ЭЛЭР-3 (ЭЛЭР-3К)
Сооружение сосредоточенного анодного заземления из модулей ЭЛЭР-3 (ЭЛЭР-3К) производят исходя из следующих положений:
- для обеспечения стабильности параметров анодного заземления монтаж эмодулей ЭЛЭР-3 рекомендуется производить с применением коксовой засыпки и размещать их ниже глубины промерзания грунта. Рекомендуемый диаметр коксовой засыпки составляет от 3 до 5 диаметров электрода АЗ. Комплектные модули ЭЛЭР-3К имеют коксовую оболочку в заводском исполнении;
- минимальное расстояние между электродами модуля для исключения явления взаимного экранирования должно составлять не менее 3 длин отдельного электрода модуля и обеспечивается конструкцией модуля;
- способ размещения электродов модуля (вертикальный, горизонтальный или комбинированный) определятся проектными решениями.
Схемы размещения электродов модульного типа ЭЛЭР-3 (ЭЛЭР-3К) представлены на рис. 14–16.

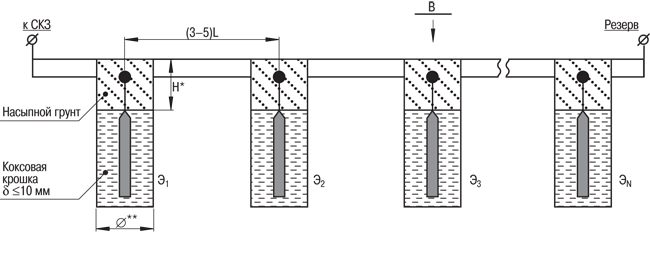

Рис.14а. Вертикальное размещение электродов модуля ЭЛЭР-3 (ЭЛЭР-3К) в скважинах размещение в линию или размещение в шахматном порядке

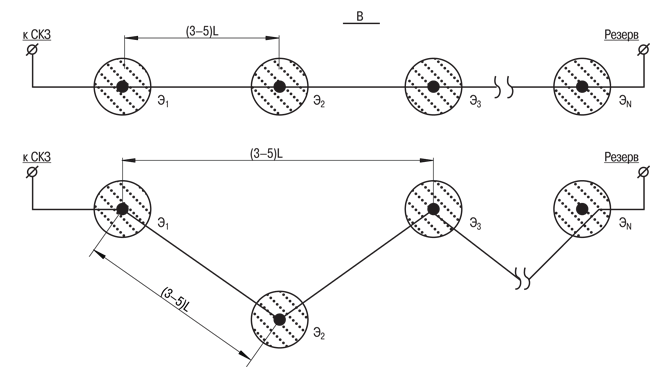

Рис.14б. Вертикальное размещение электродов модуля ЭЛЭР-3 (ЭЛЭР-3К) в скважинах
(размещение в линию или размещение в шахматном порядке):
L — длина электрода;
H* — глубина сезонного промерзания грунта;
Ø ** — диаметр скважины (не менее 3 диаметров электрода);
d — размер частиц фракции коксовой крошки

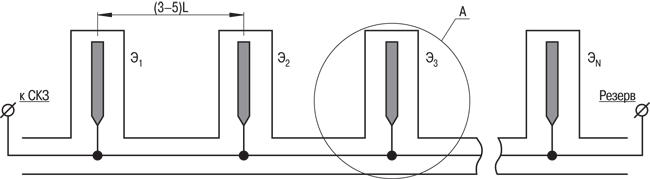

Рис. 15. Одностороннее горизонтальное размещение электродов модуля ЭЛЭР-3 (ЭЛЭР-3К) в траншее

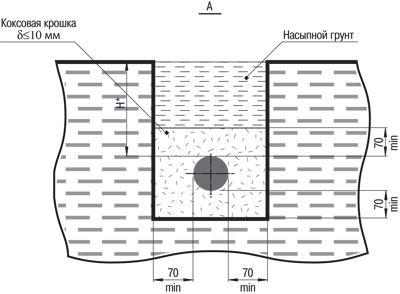

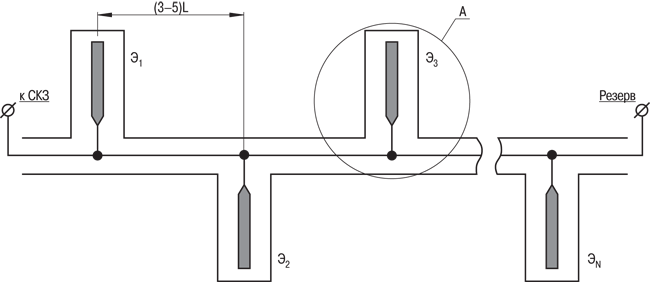

Рис. 16. Двухстороннее горизонтальное размещение электродов модуля ЭЛЭР-3 (ЭЛЭР-3К) в траншее:
L — длина электрода;
Н* — глубина сезонного промерзания грунта;
d — размер частиц фракции коксовой крошки
Примечание: при использовании модулей ЭЛЭР-3К засыпка производится насыпным грунтом.
.
