Модуль анодного заземления ЭЛЭР-3

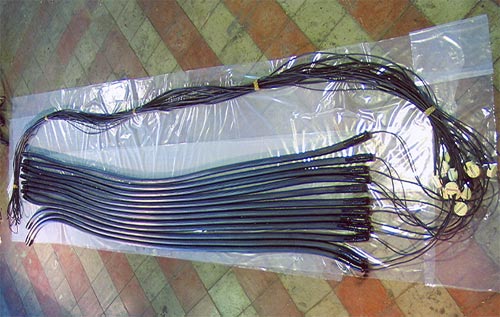

Модуль анодного заземления ЭЛЭР-3 представляют собой заводскую комплектную сборку, состоящую из N числа заземляющих электродов типа ЭЛЭР-5 длиной L метров каждый, расположенных на расстоянии (3–5) L друг от друга на магистральном кабеле. Рабочая оболочка электродов модуля анодного заземления ЭЛЭР-3 выполняется из электропроводного эластомера с минимальным удельным объемным электрическим сопротивлением, не превышающим 0,5 Ом•м.
Число электродов N в модуле анодного заземления ЭЛЭР-3 может изменяться от 2 до 24, длина отдельного электрода L может составлять от 1,5 до 15 м. Выбор этих параметров производится на стадии проектирования исходя из требуемой токовой нагрузки на модуль анодного заземления и технологических возможностей при проведении монтажных работ (вертикальный или горизонтальный способ размещения электродов в грунте, возможная глубина бурения и т. п.).

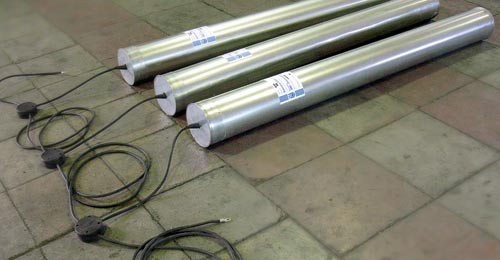

Модуль анодного заземления ЭЛЭР-3К представляют собой новую форму заводской комплектации модулей анодного заземления ЭЛЭР-3, состоящих из N числа заземляющих электродов типа ЭЛЭР-5К, соединенных параллельно магистральным кабелем. Длины рабочих электродов в модуле ЭЛЭР-3К выбираются из ряда 1,5 м, 2,0 м, 2,5 м, 3,0 м; число электродов в модуле может изменяться от 2 до 24 шт.
Изоляция и герметизация контактных узлов выполняется в заводских условиях и может иметь два варианта исполнения: из диэлектрических эластомеров, термодинамически совместимых с материалами оболочек кабеля, либо с применением соединительных муфт специальной конструкции.
Выполнение всех операций, связанных с электромонтажными работами по соединению и подключению электродов, изоляции и герметизации контактных узлов в условиях завода-изготовителя с применением специальных комплектующих изделий и термодинамически совместимых материалов, обеспечивает 100%-ную надежность и стойкость этих соединений в течение всего гарантийного срока службы модулей анодного заземления.
Принципиальная конструкция модулей анодного заземления ЭЛЭР-3 (ЭЛЭР-3К) представлена на рис. 13.
| Модификация электрода | НТД | Диаметр рабочих электродов, мм | Строительная длина электродов, м (число электродов, шт.) | Нормативная плотность анодного тока, А/м без засыпки/в коксовой засыпке |
| ЭЛЭР–3 | ТУ-4834-007-24014768-2005 | 70,0 +4,0 | 1,5–15 (2–24) | 0,25/1,00 |
| ЭЛЭР–3К | ТУ-4834-007-24014768-2005 | 200 ±5 | 2,0; 2,5; 3,0; 3,5 (2–24) | 2,00 |
Нормативная плотность анодного тока на модуль анодного заземления ЭЛЭР-3, состоящий из N числа электродов ЭЛЭР-5 длиной L метров каждый, без коксовой засыпки рассчитывается по формуле:
I = L•N•0,25 (А).
В коксовой засыпке коэффициент 0,25 заменяется на 1,00.
Нормативная плотность анодного тока на модуль анодного заземления ЭЛЭР-3К, состоящий из N числа электродов ЭЛЭР-5К длиной L метров каждый, рассчитывается по формуле:
I = L•N•2,0 (А).
Область применения: создание подпочвенных анодных заземлений для любых объектов.
Начало серийного производства и эксплуатации — 1995 г. Расчетный срок эксплуатации — 30 лет.
1. Рабочий электрод ЭЛЭР-5 (ЭЛЭР-5К);
2. Кабель подключения;
3. Магистральный кабель;
4. Соединительный узел.
Примечание: L*, l* определяются проектом. Электрохимзащита в России.

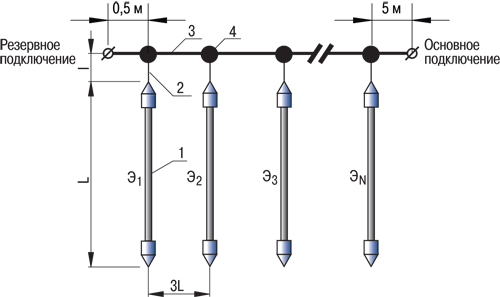

Рис. 13 . Принципиальная конструкция модуля анодного заземления ЭЛЭР-3 ® (ЭЛЭР-3К):
