Комплектующие изделия для электродов из электропроводного эластомера

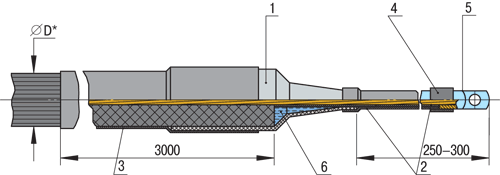

Рис. 18. Комплект изоляции поверхности электродов ЭЛЭР-2, ЭЛЭР-2.1, ЭЛЭР-2.1/2, ЭЛЭР-5 на границе раздела двух сред «электролит–воздух», «грунт–воздух» ЭХЗ 4834.058.001:



1 Концевая (проходная) изолирующая муфта;

2, 3, 4. Термоусаживаемая трубка ТУТ;

5. Наконечник кабельный;

6. Герметик



Рис. 19. Комплект изоляции контактного узла электродов ЭЛЭР-3, ЭЛЭР-5 (ГАЗ) для грунтов ЭХЗ 4834.058.002:



1.  Концевая (проходная) изолирующая муфта;

2, 3. Термоусаживаемая трубка ТУТ; 6. Герметик

4.  Кабель ВВГ 1х35;

5. Контактный узел;

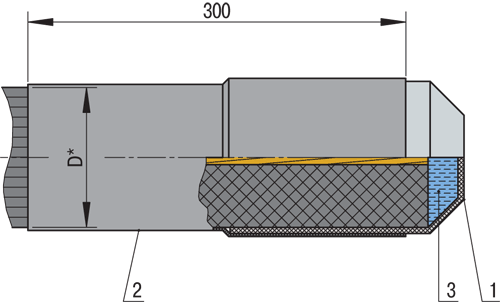

Рис. 20. Комплект изоляции торцов электродов ЭЛЭР-2, ЭЛЭР-2.1, ЭЛЭР-2.1/2, ЭЛЭР-3, ЭЛЭР-5 (ГАЗ), для грунтов ЭХЗ 4834.058.003:



1. Концевая (тупиковая) изолирующая муфта;

2. Термоусаживаемая трубка ТУТ;

3. Герметик

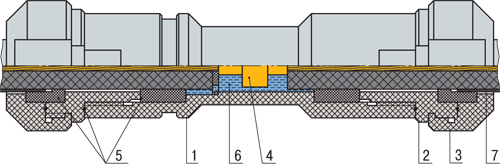

Рис. 21. Муфта соединительная типа «электрод–электрод» для электродов ЭЛЭР-2, ЭЛЭР-2.1, ЭЛЭР-2.1/2 для водных сред «БАЛТИКА» ЭХЗ 4834.058.004:



1. Корпус; 2, 3. Гайка; 4. Контактный узел;

5. Узлы уплотнения; 6. Герметик; 7. Термоусаживаемая трубка ТУТ

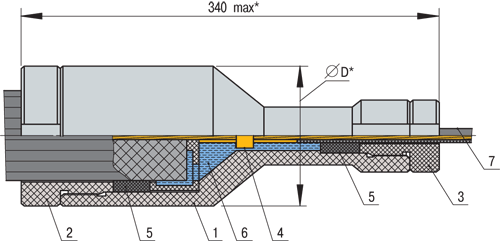

Рис. 22. Муфты соединительные типа «электрод–кабель» для электродов ЭЛЭР-2, ЭЛЭР-2.1, ЭЛЭР-2.1/2, ЭЛЭР-5 для грунтов и водных сред ЭХЗ 4834.058.012, ЭХЗ 4834.058.016:



1.  Корпус;

2, 3. Гайка;

4.  Контактный узел;

5. Узел уплотнения;

6. Герметик;

7. Кабель ВВГ 1 х 35 / ВВГ 1 х 50



Рис. 23. Комплект изоляции торцов электродов ЭЛЭР-2, ЭЛЭР-2.1, ЭЛЭР-2.1/2, ЭЛЭР-5 для водных сред ЭХЗ 4834.058.015:



1. Корпус;

2. Гайка;

3. Узел уплотнения;

4. Герметик



Рис. 24. Муфта соединительная типа «электрод–электрод» для электродов ЭЛЭР-2, ЭЛЭР-2.1, ЭЛЭР-2.1/2 для грунтов ЭХЗ 4834.058.018:



1. Корпус; 2. Гайка; 3. Контактный узел; 4. Узел уплотнения; 5. Герметик



Рис. 25. Муфты соединительные типа «кабель–кабель–кабель» для модулей ЭЛЭР-3 для грунтов ЭХЗ 4834.058.028, ЭХЗ 4834.058.030:



1. Корпус; 2. Контактный узел ; 3. Герметик; 4. Винт

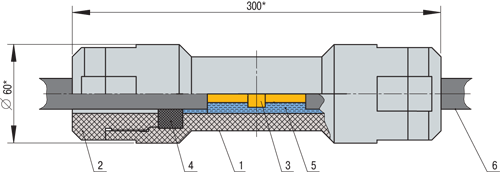

Рис. 26. Муфта соединительная типа «кабель–кабель» для грунтов и водных сред ЭХЗ 4834.058.029:



1. Корпус; 2. Гайка; 3. Контактный узел; 4. Узел уплотнения; 5. Герметик;

6. Кабель ВВГ 1 х 35 / ВВГ 1 х 50 (КГН 1 х 35)

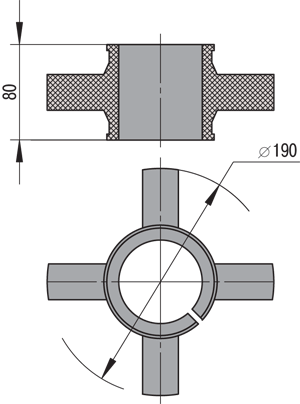

Рис. 27. Кольцо центрирующее ЭХЗ 190 для ЭЛЭР-5 ГАЗ

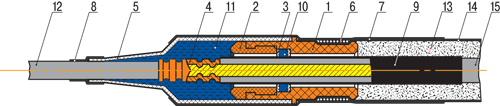

Рис. 28. Муфта соединительная типа «электрод–кабель» ЭХЗ 4834.058.043 для электродов ЭЛЭР-2.1К, ЭЛЭР-2.1/2К:



1. Корпус;

2. Гайка;

3. Опорное кольцо;

4. Кабельная гильза;

5. Концевая (проходная) изолирующая втулка;

6. Хомут;

7, 8, 9. Термоусаживаемая трубка ТУТ;

10. Мастика герметизирующая;

11. Герметик;

12. Кабель ВВГ (1 х 35);

13. Коксовая оболочка;

14. Чехол из углеродного материала,  покрытого электропроводным эластомером;

15. Оболочка из электропроводного эластомера

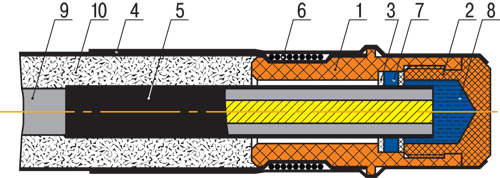

Рис. 29. Концевая заделка ЭХЗ 4834.058.044 для электрода ЭЛЭР-2.1К, ЭЛЭР-2.1/2К:



1. Корпус;

2. Гайка;

3. Опорное кольцо;

4. Термоусаживаемая трубка ТУТ;

5. Термоусаживаемая трубка ТУТ;

6. Хомут;

7. Мастика герметизирующая;

8. Герметик;

9. Оболочка из электропроводного эластомера;

10. Коксовая оболочка.

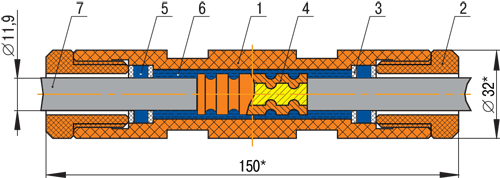

Рис. 30. Муфта соединительная типа «кабель–кабель» ЭХЗ 4834.058.029-1 для электродов ЭЛЭР-2.1К, ЭЛЭР-2.1/2К:

1. Корпус;

2. Гайка;

3. Опорное кольцо;

4. Кабельная гильза;

5. Мастика герметизирующая;

6. Герметик;

7. Кабель ВВГ (1х35)

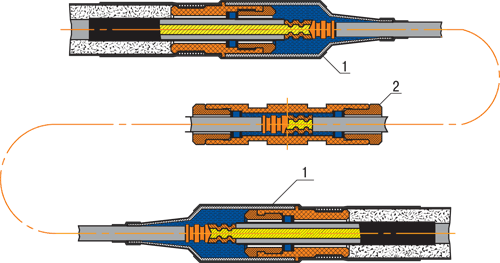

Рис. 31. Комплект ЭХЗ 4834.058.033 для соединения и ремонта электродов ЭЛЭР-2.1К, ЭЛЭР-2.1/2К:

1. Муфта соединительная типа «электрод–кабель» ЭХЗ 4834.058.043;

2. Муфта соединительная ЭХЗ 4834.058.029-1

.
