Рекомендации по монтажу электродов АЗ протяженного типа серии ЭЛЭР

2.4.1. Рекомендуемые варианты укладки электродов АЗ протяженного типа серии ЭЛЭР представлены на рис. 8.

2.4.2. Общие правила выполнения строительно-монтажных работ осуществляются в соответствии с требованиями РД 106*-05 и проектной документации на объект применения.

2.4.3. Отличительными особенностями для эластомерных электродов АЗ протяженного типа при выполнении монтажных работ являются:

• при строительстве новых или реконструкции действующих трубопроводов диаметром до 350 мм электроды АЗ протяженного типа могут быть смонтированы в одной траншее с ними;
• при строительстве новых и реконструкции действующих трубопроводов диаметром более 350 мм электроды АЗ протяженного типа рекомендуется размещать в отдельной траншее;
• при раздельной укладке в самостоятельную траншею оптимальное расстояние от оси электрода до оси защищаемого трубопровода эквивалентно 6–8 диаметрам трубопровода;
• при любых условиях применения электродов АЗ протяженного типа в установках катодной защиты минимальное расстояние между ними и поверхностью защищаемого объекта должно быть равным 0,5 м;
• применение коксовой засыпки, выполняемой на месте проведения монтажных работ, при размещении электродов АЗ в одной траншее с трубопроводом не допускается. Указанное ограничение не распространяется на варианты, когда электроды АЗ протяженного типа (ЭЛЭР-2.1К) упакованы в коксовую оболочку на заводе-изготовителе;
• при однорядной и многорядной прокладке электродов протяженного типа они не должны соприкасаться между собой (за исключением случаев, когда проектом предусмотрена их парная укладка); минимальное расстояние между поверхностями электродов должно быть равным 0,5 м;
• поверхность электродов не должна соприкасаться с защищаемым или другим, подземным или наземным объектом, не включенным в схему защиты. Расстояние между поверхностью электрода и поверхностью любого подземного объекта, не включенного в схему защиты, должно быть не менее удвоенного расстояния между электродом и защищаемым объектом;
• соединение отдельных секций электродов протяженного типа между собой должно осуществляться через клеммы контактных панелей в контрольно-измерительных пунктах или непосредственно в грунте с использованием технологий и комплектующих изделий и материалов, рекомендованных ТУ на соответствующую марку электрода;
• участок поверхности электрода на границе раздела двух сред («грунт–воздух», «вода–воздух»), выведенный для коммутации, должен быть изолирован по ТУ на соответствующую марку электрода (если изоляция не выполнена изготовителем);
• минимально допустимый диаметр изгиба электрода при монтаже и укладке должен быть равен 20 диаметрам электрода;
• эластомерные электроды АЗ всех типов могут быть смонтированы вручную или механизированным
• способом при температуре окружающей среды от –30 °С до +40 °С. Допускается проведение работ по монтажу эластомерных электродов при температуре ниже –30 °С с предварительным их разогревом по методике, согласованной с изготовителем.

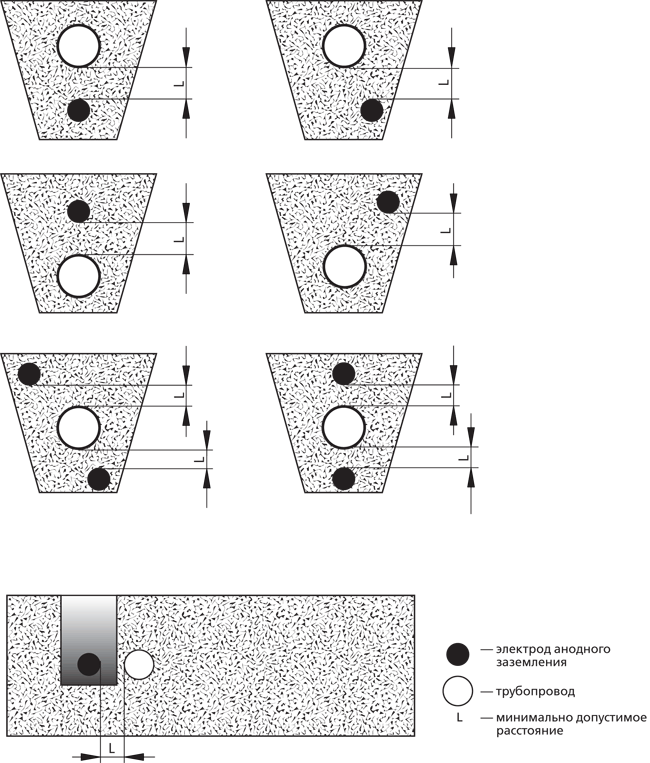

Рис. 8. Варианты укладки электродов протяженного типа ЭЛЭР-2, ЭЛЭР-2.1, ЭЛЭР-2.1/2, ЭЛЭР2.1К, ЭЛЭР-2.1/2К, ЭЛЭР-5 в траншее

.
